Care sunt problemele comune cu un senzor de nivel MODBUS?

Când vine vorba de detectarea nivelului industrial, senzorii de nivel MODBUS sunt o alegere populară datorită capacităților lor fiabile de transmisie a datelor și compatibilității cu diferite sisteme de control industrial. În calitate de furnizor bine stabilit de senzori de nivel MODBUS, am avut o experiență vastă în a se ocupa de aplicațiile practice ale acestor dispozitive. În acest blog, voi împărtăși câteva probleme comune pe care utilizatorii le pot întâlni cu senzorii de nivel MODBUS și voi oferi informații despre cum să le rezolv.

Erori de comunicare

Una dintre cele mai frecvente probleme cu senzorii de nivel MODBUS este erorile de comunicare. MODBUS funcționează pe un protocol de comunicare master - slave, în care dispozitivul master (cum ar fi un PLC sau un sistem SCADA) trimite cereri către dispozitivul slave (senzorul de nivel). Erorile de comunicare pot apărea din cauza mai multor factori.

Rată de transmisie incorectă

Rata baud determină viteza cu care datele sunt transmise între master și slave. Dacă viteza de transmisie setată în dispozitivul master nu se potrivește cu viteza de transmisie configurată în senzorul de nivel MODBUS, vor apărea erori de comunicare. De exemplu, dacă senzorul este setat la o viteză de transmisie de 9600 bps și dispozitivul master este setat la 115200 bps, pachetele de date transmise de senzor nu vor fi recepționate și interpretate corect de către master. Pentru a rezolva această problemă, este esențial să verificați setările ratei de transmisie atât în ​​senzor, cât și în dispozitivul master și să vă asigurați că sunt identice.

Nepotrivirea parității și a bitului de oprire

Pe lângă viteza de transmisie, setările de paritate și biți de oprire joacă, de asemenea, un rol crucial în comunicarea MODBUS. Paritatea este utilizată pentru a detecta erorile în transmisia datelor, iar biții de oprire sunt utilizați pentru a semnala sfârșitul unui cadru de date. Dacă setările de paritate și de bit de oprire din master și senzor nu se potrivesc, vor apărea erori de comunicare. De exemplu, dacă senzorul este configurat pentru paritate pară și 1 bit de oprire, în timp ce masterul este setat pentru paritate impară și 2 biți de oprire, integritatea datelor va fi compromisă. Pentru a remedia acest lucru, asigurați-vă că setați aceeași configurație de paritate și bit de oprire atât în ​​senzorul de nivel master, cât și în cel MODBUS.

Interferențe electrice

Interferența electrică poate perturba semnalele de comunicare dintre master și senzorul de nivel MODBUS. Mediile industriale sunt adesea pline de zgomot electric de la motoare, generatoare și alte echipamente. Acest zgomot poate deteriora semnalele de comunicare MODBUS, ducând la pierderea datelor sau la citiri incorecte. Pentru a atenua interferențele electrice, se recomandă utilizarea cablurilor ecranate pentru conexiunile senzorilor. Împământarea corectă a senzorului și a dispozitivului principal poate ajuta, de asemenea, la reducerea impactului zgomotului electric. În unele cazuri, instalarea izolatoarelor de semnal între senzor și master poate oferi un strat suplimentar de protecție împotriva interferențelor.

Citiri de nivel inexacte

O altă problemă notabilă cu senzorii de nivel MODBUS este citirile inexacte ale nivelului. Mai mulți factori pot contribui la această problemă.

Calibrarea senzorului

În timp, calibrarea senzorului de nivel MODBUS poate varia, rezultând măsurători de nivel inexacte. Calibrarea este procesul de ajustare a senzorului pentru a se asigura că acesta oferă citiri precise într-un interval specificat. Factorii de mediu, cum ar fi temperatura, presiunea și umiditatea, pot afecta performanța senzorului și pot cauza deviația de calibrare. De exemplu, dacă senzorul este instalat într-o zonă cu variații semnificative de temperatură, extinderea și contracția componentelor senzorului poate duce la modificări ale sensibilității acestuia. Pentru a rezolva această problemă, este necesară o calibrare regulată. Majoritatea senzorilor de nivel MODBUS au funcții de calibrare încorporate care permit utilizatorilor să ajusteze setările senzorului pe baza nivelurilor de referință cunoscute.

Instalarea senzorilor

Instalarea incorectă a senzorului poate duce, de asemenea, la citiri inexacte ale nivelului. De exemplu, dacă senzorul nu este instalat vertical într-un rezervor de lichid, este posibil ca nivelul măsurat să nu reflecte nivelul real al lichidului. În plus, dacă senzorul este instalat prea aproape de intrarea sau ieșirea rezervorului, fluxul de lichid poate provoca turbulențe, care pot interfera cu măsurarea senzorului. Pentru a asigura citiri precise, este important să urmați cu atenție instrucțiunile de instalare ale producătorului. Senzorul trebuie instalat într-o locație în care poate oferi o vedere fără obstacole asupra nivelului lichidului și nu este afectat de factori externi, cum ar fi debitul sau agitația.

Acumulare și contaminare

În aplicațiile industriale, senzorii pot fi expuși la diferite substanțe care pot provoca acumularea sau contaminarea suprafeței senzorului. De exemplu, într-o stație de tratare a apelor uzate, senzorul poate acumula nămol sau resturi în timp. Această acumulare poate afecta capacitatea senzorului de a măsura cu precizie nivelul. Pentru a preveni această problemă, este necesară întreținerea regulată. Curățarea suprafeței senzorului la intervale regulate vă poate ajuta să vă asigurați că acesta funcționează corect și oferă citiri precise ale nivelului.

Putere - Probleme legate

Problemele de alimentare pot afecta semnificativ performanța senzorilor de nivel MODBUS.

Tensiune de alimentare

Senzorii de nivel MODBUS necesită o sursă de alimentare stabilă pentru a funcționa corect. Dacă tensiunea sursei de alimentare este prea scăzută sau prea mare, poate cauza funcționarea defectuoasă a senzorului. De exemplu, dacă senzorul este proiectat să funcționeze la 24 V DC, dar tensiunea reală de alimentare este de numai 20 V DC, este posibil ca senzorul să nu poată transmite datele în mod corespunzător sau poate furniza citiri inexacte. Pe de altă parte, dacă tensiunea de alimentare este prea mare, se poate deteriora componentele senzorului. Pentru a evita problemele legate de alimentare, este important să utilizați o sursă de alimentare care oferă o tensiune stabilă în intervalul specificat al senzorului. În plus, utilizarea regulatoarelor de tensiune poate ajuta la menținerea unei surse de alimentare consistente.

Surplusuri de putere

Creșterile de putere pot apărea din cauza fulgerelor, furtunilor electrice sau schimbărilor bruște în rețeaua electrică. Aceste supratensiuni pot deteriora componentele interne ale senzorului de nivel MODBUS, ducând la defectarea senzorului. Pentru a proteja senzorul de supratensiuni, este recomandabil să instalați dispozitive de protecție la supratensiune în circuitul de alimentare al senzorului. Protectoarele de supratensiune pot devia surplusul de tensiune de la senzor, prevenind deteriorarea componentelor acestuia.

Probleme de compatibilitate

Senzorii de nivel MODBUS pot întâmpina probleme de compatibilitate atunci când sunt integrați cu alte dispozitive într-un sistem de control industrial.

Versiunea protocolului MODBUS

Există diferite versiuni ale protocolului MODBUS, cum ar fi MODBUS RTU și MODBUS TCP. Dacă dispozitivul master și senzorul de nivel MODBUS folosesc versiuni de protocol diferite, vor apărea probleme de comunicare. De exemplu, dacă dispozitivul master este configurat pentru MODBUS TCP, dar senzorul acceptă doar MODBUS RTU, nu vor putea comunica eficient. Pentru a asigura compatibilitatea, este important să verificați versiunea de protocol acceptată atât de dispozitivul principal, cât și de senzor și să utilizați aceeași versiune pentru comunicare.

Adresarea dispozitivului

Într-o rețea MODBUS, fiecărui dispozitiv slave (inclusiv senzorul de nivel) i se atribuie o adresă unică de dispozitiv. Dacă două sau mai multe dispozitive din rețea au aceeași adresă, vor apărea conflicte de comunicare. De exemplu, dacă doi senzori de nivel MODBUS sunt setați ambii la adresa 1, dispozitivul principal va primi date conflictuale de la acești senzori, ceea ce duce la erori în sistemul de control. Pentru a evita această problemă, asigurați-vă că alocați o adresă unică fiecărui dispozitiv din rețeaua MODBUS.

În concluzie, în timp ce senzorii de nivel MODBUS sunt extrem de utili în aplicațiile de detectare a nivelului industrial, ei nu sunt lipsiți de problemele lor. Fiind conștienți de aceste probleme comune și luând măsuri adecvate pentru a le rezolva, utilizatorii pot asigura funcționarea fiabilă a senzorilor lor de nivel MODBUS.

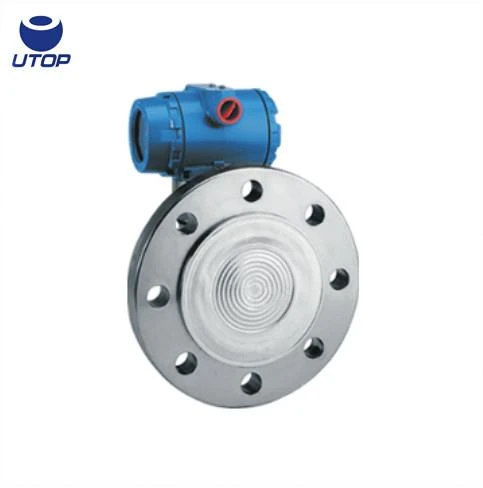

Dacă vă confruntați cu probleme cu senzorii de nivel MODBUS sau sunteți interesat să explorați alte soluții de detectare a nivelului, suntem aici pentru a vă ajuta. De asemenea, oferim o gamă de produse conexe precumSenzor de nivel HART,Transmițător de nivel diesel, șiSenzor de temperatură și nivel. Dacă aveți nevoie de achiziții sau doriți să discutați în continuare, nu ezitați să contactați. Așteptăm cu nerăbdare oportunitatea de a lucra cu dumneavoastră și de a vă oferi cele mai bune soluții de detectare a nivelului.

Referințe

• Manual de comunicare industrială, ediția a doua. De Hartmut Ziegler, Lothar Thiele și Peter Timmermann.
• Specificația protocolului de aplicație MODBUS V1.1b3.
